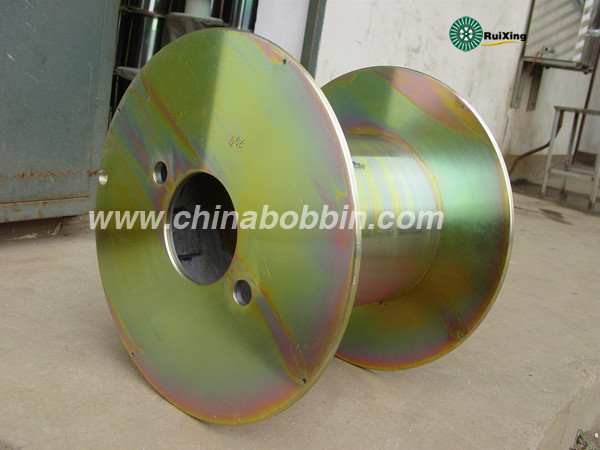

carrete de cable de alta velocidad de la bobina del cable PND100-630

Parámetro técnico para la referencia

De acuerdo con los estándares GB4004-83, JB/T7600.3-94 y DlN46395, el producto se hace de la placa gruesa de acero común Q235 de carbono a través de la asamblea y de la soldadura, y del acabado de la máquina. El producto tiene la alta rigidez de la bobina y alta precisión. A través de prueba dinámica, el producto tiene operación estable en la velocidad, y se puede utilizar para la máquina de encalladura de alta velocidad de la máquina y de alambre del dibujo-alambre.

Número de serie	Modelo de la especificación	Diámetro lateral D1 de la placa	Major Diameter D2	Axle Hole Diameter D4	Diámetro de agujero que lleva D5	Distancia de centro E de Axle Hole y del agujero que lleva	L1 externo de la anchura	Anchura interna L2	Observaciones
1	285	285	130 165	127	18	180	260	240	Fino amplíe el eje
2	300	300	130 165	127	18	180	270	250	Fino amplíe el eje
3	335	335	165 217	127	18	180	270	250	Fino amplíe el eje
4	400	400	217 270	125 127	18	100	270	250	El centro amplía el eje
5	500	500	217 270	125 127	22	130	320	300	El centro amplía el eje
6	630	630	350 420	125 127	28	200	430	400	La torsión amplía el eje
7	300	300	130 165	56	8	100	290	270	La torsión amplía el eje
8	335	335	130 165	56	8	100	290	270	La torsión amplía el eje
9	400	400	165 217	70	16	170	270	250	Amplíe el eje
10	500	500	217 270	80	16	100	320	300	Amplíe el eje
11	560	560	270 295	80	18	120	355	329	Amplíe el eje
12	610	610	270 320	80	22	170	360	336	Amplíe el eje
13	630	630	355 450	125 127	28	200	360	336	Amplíe el eje

Podemos producir acuerdo de los carretes con la muestra y el dibujo del cliente

1. Serie de acero acanalada del carrete: PN1000mm, PN1250mm, PN1400mm, PN1600mm, PN1800mm, PN2000mm, PN2240mm, PN2400mm, PN2800mm, PND3150mm para el cable grande, tubo del PVC, balanceo del tubo del PVC.

2. Serie de alta velocidad del carrete de la capa doble: PND500mm, PND630mm, PND800mm, PND1000mm, PND1250mm para la máquina de encalladura de alambre, alambre que tuerce la máquina, sacan las máquinas.

3. Serie de alta velocidad plana del carrete: PND300mm, PND400mm, PND500mm, PND630mm, PND800mm, PND1000mm, PND1250mm para la máquina de aluminio de cobre del trefilado, máquina de recocido, máquina de esmaltado, máquina de estanar.

Más productos:

Bobina de alta velocidad de la capa doble

Bobina de alta velocidad plana

Bobina aumentada del proceso del reborde del metal

Carrete sellado de la máquina de la placa de acero

Bobina acanalada

Bobina acanalada reforzada

Bobina acanalada para la entrega

Tipo aumentado bobina de la máquina

Otros carretes y carretes
